Ręczne prasy dźwigniowe
Gama ręcznych pras przegubowych EMG obejmuje dwa różne typy pras:
Ręczne prasy dźwigniowe, w których maksymalna moc, od 500 do 2000 kg, jest uzyskiwana tylko na końcu skoku, w zależności od siły wywieranej na dźwignię.
Ręczne prasy dźwignioweo wysokiej wydajności, które mają znacznie większą wydajność niż ich standardowe odpowiedniki.
Prasy te są wytrzymałe, precyzyjne, elastyczne i ergonomiczne.
Są często używane do operacji montażowych, cięcia cienkich produktów, małych zagięć, różnych operacji zaciskania i wszystkich zastosowań wymagających znacznego skoku i/lub wysokości.
Są szybkie i łatwe w użyciu, a także ekonomiczne. Wymagają bardzo niewielkich inwestycji.
Wraz z 2 innymi typami pras ręcznych, ręcznymi prasami zębatkowymi i ręcznymi prasami zębatkowymi o dużej pojemności, tworzą one szeroką gamę pras ręcznych EMG.
| Moc500 kg |
| Skok50 mm |
| Wysokość prześwitu poziomego72 mm |
| Wyraźna wysokość42 » 185 mm |
| Wysokość9 kg |

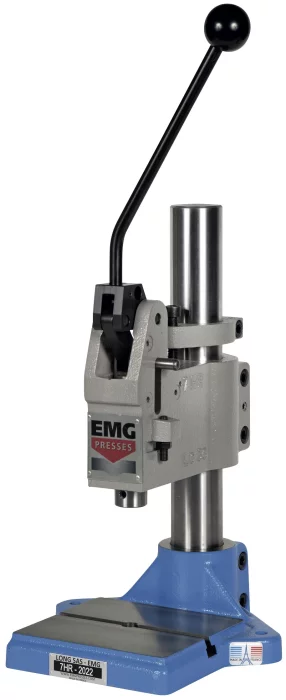

| Moc700 kg |
| Skok40 mm |
| Wysokość prześwitu poziomego95 mm |
| Wyraźna wysokość35 » 260* mm |
| Wysokość25 kg |
| Moc1 500 kg |
| Skok30 ou 60 mm |
| Wysokość prześwitu poziomego102 mm |
| Wyraźna wysokość60 » 250 mm |
| Wysokość32 kg |

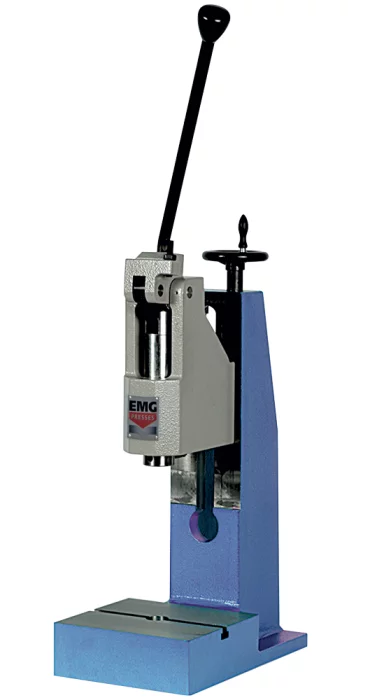

| Moc2 000 kg |
| Skok60 mm |
| Wysokość prześwitu poziomego130 mm |
| Wyraźna wysokość120 » 280 mm |
| Wysokość65 kg |

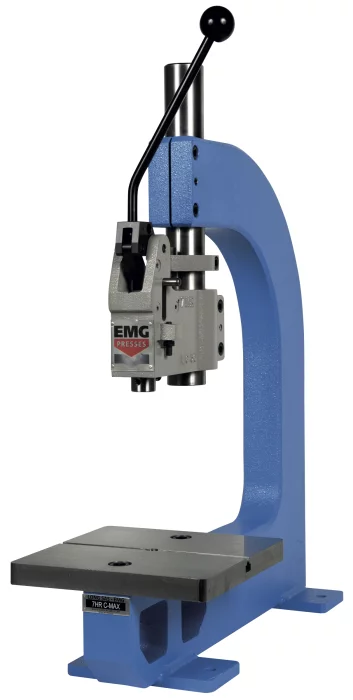

| Moc700 kg |
| Skok40 mm |
| Wysokość prześwitu poziomego350 mm |
| Wyraźna wysokość80 » 270 mm |
| Wysokość95 kg |
| Moc1 500 kg |
| Skok30 ou 60 mm |
| Wysokość prześwitu poziomego220 mm |
| Wyraźna wysokość220 » 280 mm |
| Wysokość55 kg |
| Moc2 000 kg |
| Skok60 mm |
| Wysokość prześwitu poziomego250 mm |
| Wyraźna wysokość230 » 290 mm |
| Wysokość70 kg |
ZASTOSOWANIA
GŁÓWNE OPCJE

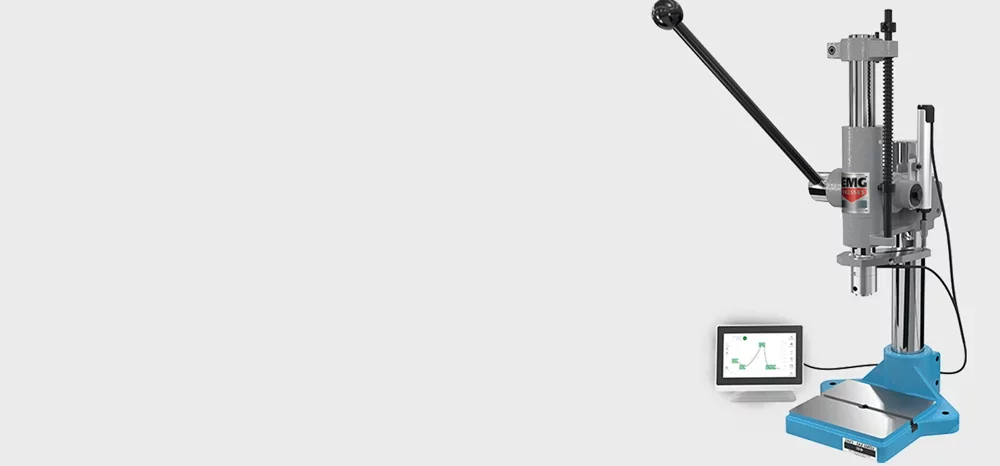

Kontrola procesu
PRAS RĘCZNYCH I PNEUMATYCZNYCH
EMG oferuje wszystkie rodzaje sterowania siłą nacisku i/lub suwu dzięki rozwiązaniom na bazie czujników ciśnienia i położenia, zapewniających 100% kontroli.

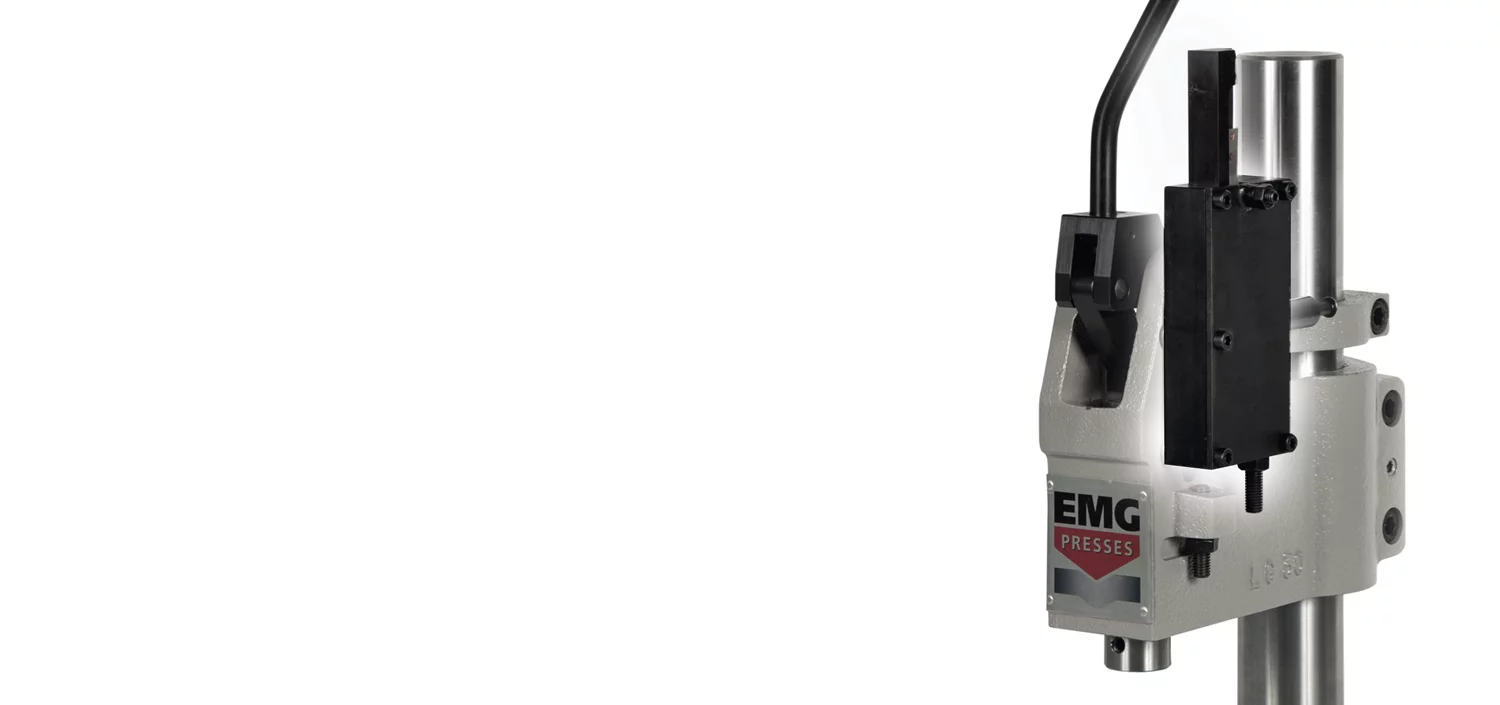

Blokada ruchu zwrotnego
DLA PRAS RĘCZNYCH
System blokady ruchu zwrotnego zapobiega ruchowi dźwigni dopóki nie został osiągnięty koniec skoku (zapewnia pełne dokończenie i powtarzalność
operacji).
Cechy :
-
Polerowana część przesuwna blokowana w rotacji, zapewnia trwałość i dokładność.
-
Automatyczne podnoszenie przesuwanej części przez sprężynę
-
Szybkie i niezawodne nastawienie wysokości gabarytowej
-
Dokładne ustawienie dolnego zder zaka mechanicznego w martwym punkcie, zapewnia
powtarzalność cyklu
-
Podstawa i głowica ze stopu FGL 250, co zapewnia solidność i sztywność.
-
Bezobsługowe, bez potrzeby smarowania.
-
Przygotowanie do montażu na statywie.
-
Lakier: Ram lazurowy niebieski RAL 5015 - Głowica platynowo szara RAL 7036.
Produkowana we Francji i posiadająca certyfikat ISO-9001 od 2000 roku, gama pras ręcznych EMG oferuje szeroki wybór opcji i adaptacji, aby sprostać najbardziej zróżnicowanym potrzebom i wymaganiom każdego zastosowania, zarówno w przemyśle, jak i w budownictwie.
Najbardziej zróżnicowane operacje są wykonywane z elastycznością, dzięki rezerwie mocy każdego modelu i rygorystycznej ogólnej precyzji.
- Regulowany prześwit i skok
- Szybka i łatwa konfiguracja
- Niskie nakłady inwestycyjne
LONG jest również zaangażowany w projektowanie i wyposażanie specjalnych maszyn wymaganych przez specyficzne działania każdej branży. Aby zaspokoić potrzeby specyficznych zastosowań wymaganych przez niektóre branże i obszary działalności, EMG oferuje specjalny sprzęt wykonany na zamówienie, doskonale dostosowany do specyfikacji i ograniczeń produkcyjnych.
Dzięki swojemu biuru projektowemu i flocie ponad 40 centrów obróbczych, EMG może zaprojektować i wyprodukować dowolną modyfikację lub prasę specjalną na zamówienie, a także małe wyposażenie prasy i oprzyrządowanie, takie jak :
- Prasa z przesuniętym przegubem w celu zwiększenia głębokości gęsiej szyi i stołu roboczego.
- Prasa z narzędziem do zaciskania 3 nitów w celu przytrzymania części stalowej we wsporniku ze stali nierdzewnej.
- Prasa pneumatyczna z 2-pozycyjnym narzędziem tnącym wyposażonym w górny deflektor do wyrzucania części.
- Prasa pneumatyczna z elektrycznym panelem sterowania
APLIKACJE
Ręczne prasy przegubowe mogą być używane głównie do zastosowań wymagających dużego wysiłku na małej wysokości, takich jak cięcie, zaciskanie i znakowanie. Są one odpowiednie do małych serii produkcyjnych małych i średnich części.
W prasach ręcznych z dźwigniami przełączającymi ruch dźwigni jest bardzo szybki i ergonomiczny, ponieważ odbywa się pod kątem maksymalnie 90°, aby objąć cały skok prasy. Nacisk nominalny wytwarzany przez ten typ prasy jest uzyskiwany na końcu skoku.
System zarządzania siłą umożliwia szybką i dokładną kontrolę jakości różnych zastosowań wykonywanych za pomocą prasy.
Prasa ręczna EMG jest dostarczana z instrukcją serwisową, certyfikatem zgodności CE i rysunkami. Objęta jest roczną gwarancją na części, robociznę i podróż.
