Presses manuelles à assistance pneumatique
La presse manuelle à assistance pneumatique offre toute la précision de guidage d’une presse manuelle avec la puissance d’une presse pneumatique, elle combine le meilleur des deux technologies, assurant ergonomie, précision et une grande puissance délivrée sans effort inutile.
Le principal atout est de pouvoir tenir la pièce avec la main afin d’assurer un parfait centrage et guidage.
Ces presses sont utilisées pour des travaux de découpe, de pressage, de montage, de rivetage et d'assemblage pour lesquels une course de travail inférieure à 6 mm suffit.
La gamme EMG de presses manuelles à assistance pneumatique se compose de 8 modèles sur 4 bâtis différents.
La puissance nominale indiquée à une pression de 6 bars est proportionnellement réglable en standard de 3 à 6 bars (et en option de 0.5 à 6 bars).
| Moc250 kg |
| Wyraźna wysokość45 >> 185 mm |
| Wysokość prześwitu poziomego80 mm |
| Moc skoku*5.9 mm |
| Wysokość38 kg |
| Wymiarowanie stołu170 x 150 mm |

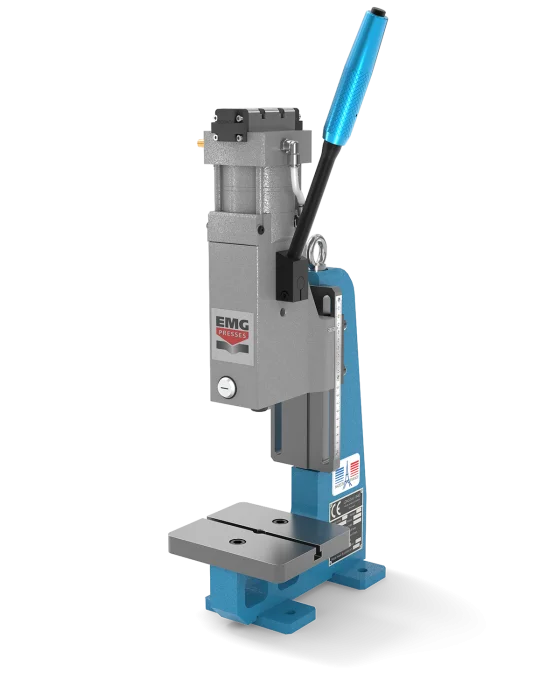

| Moc500 kg |
| Wyraźna wysokość45 >> 185 mm |
| Wysokość prześwitu poziomego80 mm |
| Moc skoku*5.9 mm |
| Wysokość38 kg |
| Wymiarowanie stołu170 x 150 mm |
| Moc750 kg |
| Wyraźna wysokość80 >> 240 mm |
| Wysokość prześwitu poziomego100 mm |
| Moc skoku*5.9 mm |
| Wysokość95 kg |
| Wymiarowanie stołu250 x 190 mm |

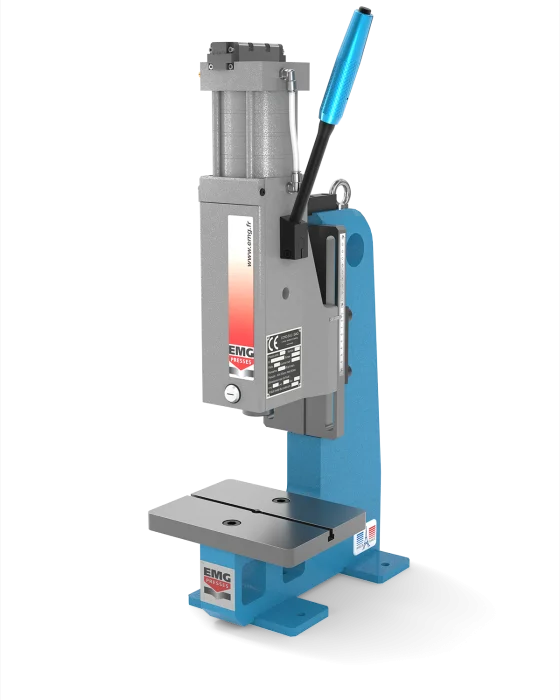

| Moc1500 kg |
| Wyraźna wysokość80 >> 240 mm |
| Wysokość prześwitu poziomego100 mm |
| Moc skoku*5.9 mm |
| Wysokość95 kg |
| Wymiarowanie stołu250 x 190 mm |
| Moc2 000 kg |
| Wyraźna wysokość120 >> 280 mm |
| Wysokość prześwitu poziomego130 mm |
| Moc skoku*5.9 mm |
| Wysokość174 kg |
| Wymiarowanie stołu300 x 220 mm |

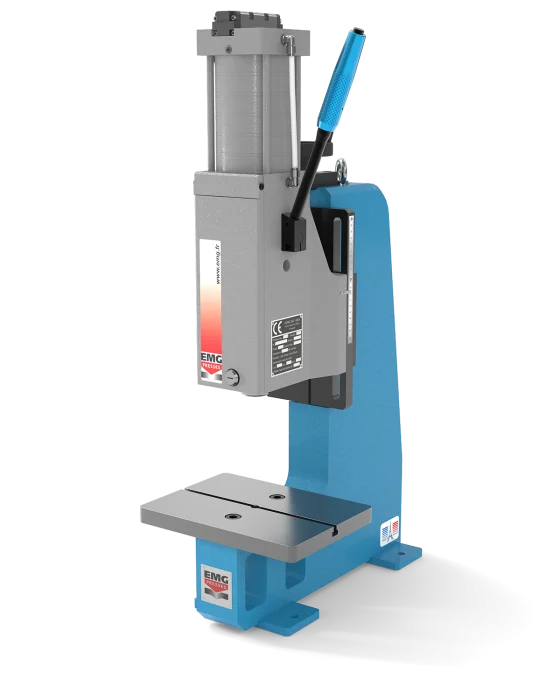

| Moc3 000 kg |
| Wyraźna wysokość120 >> 280 mm |
| Wysokość prześwitu poziomego130 mm |
| Moc skoku*5.9 mm |
| Wysokość175 kg |
| Wymiarowanie stołu300 x 220 mm |
| Moc4 000 kg |
| Wyraźna wysokość120 >> 375 mm |
| Wysokość prześwitu poziomego170 mm |
| Moc skoku*5.9 mm |
| Wysokość290 kg |
| Wymiarowanie stołu340 x 270 mm |

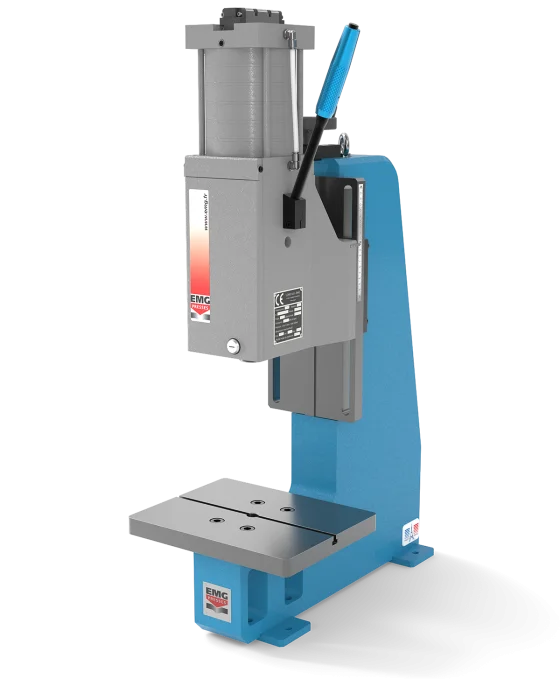

| Moc5 000 kg |
| Wyraźna wysokość120 >> 375 mm |
| Wysokość prześwitu poziomego170 mm |
| Moc skoku*5.9 mm |
| Wysokość290 kg |
| Wymiarowanie stołu340 x 270 mm |
La course totale se réalise ainsi en 2 temps :
- Course d’approche manuelle :
L’actionnement du levier permet de réaliser la course d’approche jusqu’au point de contact des pièces à assembler tout en assurant leur positionnement.
- Course de travail pneumatique :
Une pression sur la commande pneumatique déclenche alors la course de travail avec la puissance pneumatique, sans aucune fatigue pour l’opérateur même avec une puissance délivrée de 5 tonnes.
La puissance nominale indiquée à une pression de 6 bars est proportionnellement réglable en standard de 3 à 6 bars (et en option de 0.5 à 6 bars).
