Prasy pneumatyczne
Gama pras pneumatycznych EMG stanowi skuteczne uzupełnienie pras ręcznych i jest idealnym rozwiązaniem dla klientów o wyższej wydajności i/lub większych wymaganiach dotyczących mocy. Zakres mocy wynosi od 175 kg do 6000 kg. Moc ta jest wskazywana przy ciśnieniu 6 barów i jest standardowo proporcjonalnie regulowana w zakresie od 3 do 6 barów.
Seria pras pneumatycznych EMG może być zintegrowana ze stacjami roboczymi lub liniami produkcyjnymi w sposób fragmentaryczny lub automatyczny, zapewniając ergonomię, bezpieczeństwo operatora i niezawodność procesu.
Ergonomia pras została zaprojektowana tak, aby zapewnić operatorom wygodę na stanowiskach pracy, nawet podczas powtarzalnych operacji. Szybka regulacja sprawia, że są łatwe w użyciu, a ich doskonały stosunek jakości do ceny sprawia, że nasze prasy pneumatyczne są preferowanymi narzędziami rzemieślników i przemysłowców w warsztatach.
2 zakresy pras pneumatycznych:

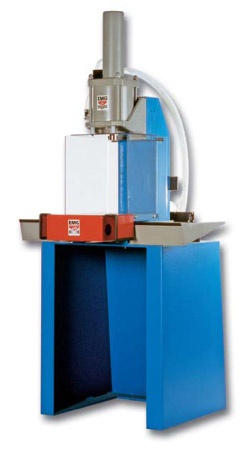

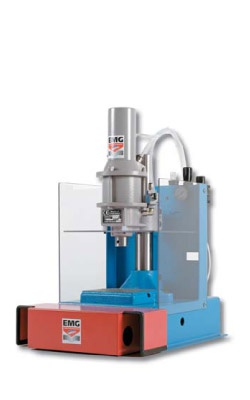

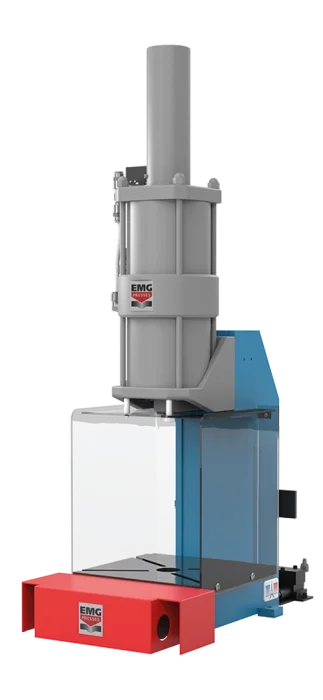

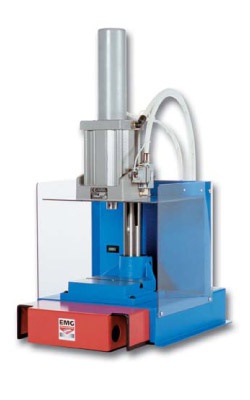

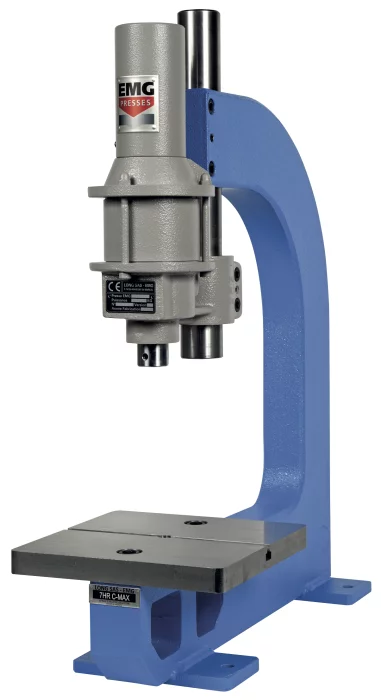

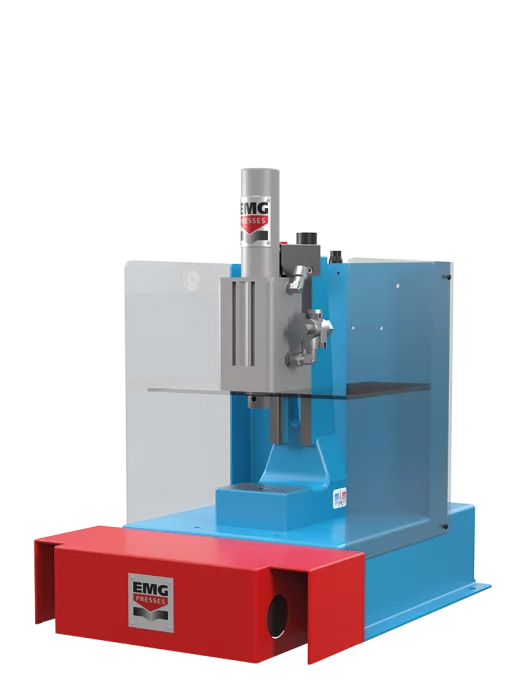

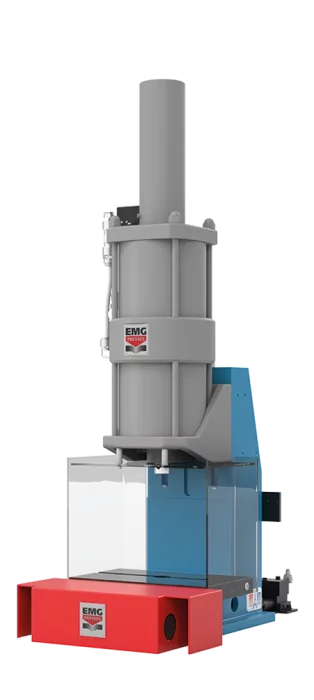

- Prasy dwustronnego działania o nacisku bezpośrednim od 175 kg do 2 t: 2PHR - 6PHR - 6PHR C-MAX - 8PHR - 1T - 1T LP - 2T-DC - 2T-DC LP

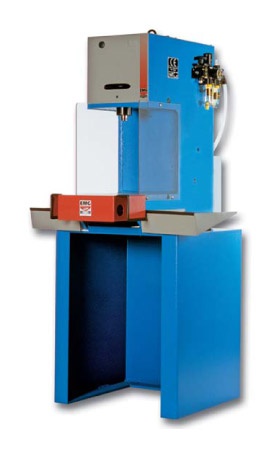

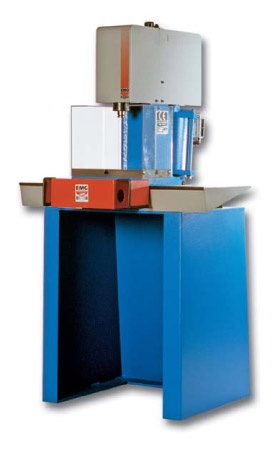

- Prasy dwustronnego działania z pośrednim naciskiem od 2 t do 6 t: 2T - 3T - 4,3T - 2T LP - 3T LP - 4,3T LP - 6T LP
| Moc175 kg |
| Skok0 » 50 mm |
| Wysokość prześwitu poziomego72 mm |
| Wyraźna wysokość45 » 175 mm |
| Mniejsza szybkość100 mm/s |
| Zużycie powietrza0,3 l |
| Wysokość11 kg |
| Moc360 kg |
| Skok0 » 50 mm |
| Wysokość prześwitu poziomego95 mm |
| Wyraźna wysokość20 » 250* mm |
| Mniejsza szybkość150 mm/s |
| Zużycie powietrza0.6 l |
| Wysokość25 kg |
| Moc360 kg |
| Skok0 » 50 mm |
| Wysokość prześwitu poziomego350 mm |
| Wyraźna wysokość60 »270 mm |
| Mniejsza szybkość150 mm/s |
| Zużycie powietrza0.6 l |
| Wysokość95 kg |

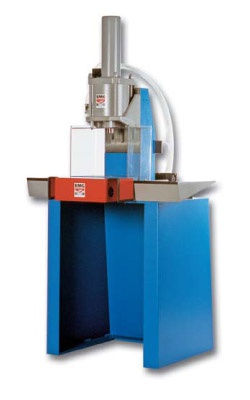

| Moc1 000 kg |
| Skok0 » 100 mm |
| Wysokość prześwitu poziomego100 mm |
| Wyraźna wysokość140 » 200 mm |
| Mniejsza szybkość100 mm/s |
| Zużycie powietrza3.4 l |
| Wysokość125 kg |
| Moc1 000 kg |
| Skok0 » 100 mm |
| Wysokość prześwitu poziomego180 mm |
| Wyraźna wysokość300 mm |
| Mniejsza szybkość100 mm/s |
| Zużycie powietrza3.4 l |
| Wysokość150 kg |
| Moc2000 kg |
| Skok0 » 100 mm |
| Wysokość prześwitu poziomego100 mm |
| Wyraźna wysokość140 » 200 mm |
| Mniejsza szybkość100 mm/s |
| Zużycie powietrza5,1 l |
| Wysokość145 kg |
| Moc2000 kg |
| Skok0 » 100 mm |
| Wysokość prześwitu poziomego180 mm |
| Wyraźna wysokość300 mm |
| Mniejsza szybkość100 mm/s |
| Zużycie powietrza5,1 l |
| Wysokość170 kg |
| Moc2 000 kg |
| Skok0 » 69 mm |
| Wysokość prześwitu poziomego110 mm |
| Wyraźna wysokość200 mm |
| Mniejsza szybkość75 mm/s |
| Zużycie powietrza5.2 l |
| Wysokość150 kg |
| Moc3 000 kg |
| Skok0 » 54 mm |
| Wysokość prześwitu poziomego110 mm |
| Wyraźna wysokość180 mm |
| Mniejsza szybkość48 mm/s |
| Zużycie powietrza5.2 l |
| Wysokość150 kg |
| Moc4 300 kg |
| Skok0 » 40 mm |
| Wysokość prześwitu poziomego110 mm |
| Wyraźna wysokość175 mm |
| Mniejsza szybkość36 mm/s |
| Zużycie powietrza5.2 l |
| Wysokość150 kg |
| Moc2 000 kg |
| Skok0 » 69 mm |
| Wysokość prześwitu poziomego180 mm |
| Wyraźna wysokość315 mm |
| Mniejsza szybkość75 mm/s |
| Zużycie powietrza5.2 l |
| Wysokość200 kg |
| Moc3 000 kg |
| Skok0 » 54 mm |
| Wysokość prześwitu poziomego180 mm |
| Wyraźna wysokość300 mm |
| Mniejsza szybkość48 mm/s |
| Zużycie powietrza5.2 l |
| Wysokość200 kg |
| Moc4 300 kg |
| Skok0 » 40 mm |
| Wysokość prześwitu poziomego180 mm |
| Wyraźna wysokość295 mm |
| Mniejsza szybkość36 mm/s |
| Zużycie powietrza5.2 l |
| Wysokość200 kg |
| Moc6 000 kg |
| Skok0 » 50 mm |
| Wysokość prześwitu poziomego180 mm |
| Wyraźna wysokość305 mm |
| Mniejsza szybkość20 mm/s |
| Zużycie powietrza9.8 l |
| Wysokość230 kg |
Specjalne egzekucje
GŁÓWNE OPCJE

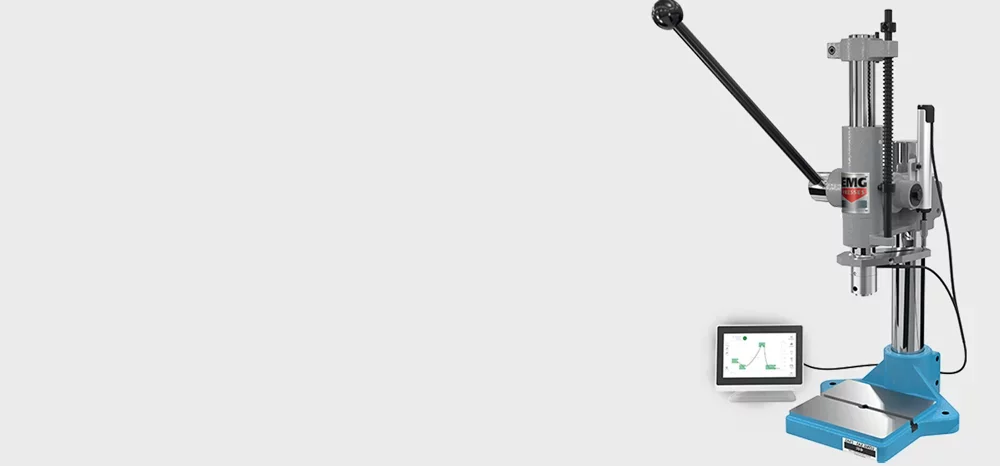

Kontrola procesu
PRAS RĘCZNYCH I PNEUMATYCZNYCH
kontrola jakości przebiegu siły i skoku czujnikami EMG oferuje dowolny typ sterowania przebiegu siły albo skoku za pomocą czujników siły i skoku w 100 %dostosowany do indywidualnych potrzeb kontroli jakości detali.

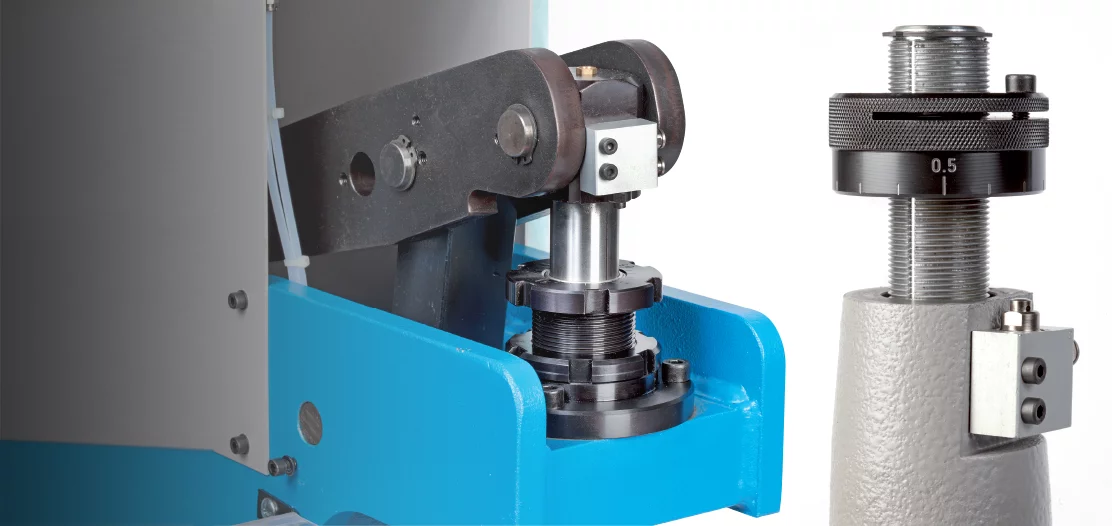

Nastawienie posuwu
PRASY PNEUMATYCZNE
Posuw naszych pras można dokładnie nastawić mechaniczną nakrętką ze stopniowaniem co 1/10 mm z blokadą zapewniającą doskonałą powtarzalność cyklu.
Różne systemy sterowania
Prasy te są dostępne w wersji dwuręcznej lub nożnej. W przypadku obu systemów, rozdzielacz i zespół filtr-regulator-smarownica są zintegrowane ze wspornikiem prasy, gotowe do pracy. Modele te mogą być również dostarczane jako „goła maszyna”, bez wyposażenia, dla integratorów.
Cechy :
- Szlifowany i blokowany obrotowo siłownik, zapewniający długą żywotność i precyzję
- Automatyczne cofanie siłownika po zwolnieniu sterowania
- Szybka, niezawodna regulacja z blokadą zapewniającą doskonałą powtarzalność
- Precyzyjna regulacja dolnego martwego punktu za pomocą mechanicznego ogranicznika w celu zapewnienia powtarzalności cyklu
- Żeliwna lub spawana mechanicznie stalowa rama FGL 250 zapewnia wytrzymałość i sztywność
- Nie wymaga konserwacji ani smarowania
- Farba: rama RAL 5015 Sky Blue - głowica RAL 7036 Platinum Grey
Wszystkie siłowniki są produkowane przez EMG i zostały wypróbowane i przetestowane w tysiącach zastosowań na całym świecie. Suwak z chromowanej stali jest prowadzony na tulejach i zabezpieczony przed obrotem za pomocą klucza. Tłok gładko wsuwa się do chromowanego cylindra, a uszczelki zapewniają doskonałą szczelność cylindra.
Moc naszych pras jest wskazywana ciśnieniem 6 barów i jest standardowo proporcjonalnie regulowana w zakresie od 3 do 6 barów.
Na przykład, prasa 6PHR dostarcza 360 kg przy 6 barach, a zatem 180 kg przy 3 barach, 240 kg przy 4 barach i 300 kg przy 5 barach.
APLIKACJE
Prasy pneumatyczne są wykorzystywane w wielu zastosowaniach przemysłowych do mechanicznego tłoczenia, cięcia i nitowania. Prasa pneumatyczna oferuje większą siłę niż prasa ręczna, dzięki czemu jest bardziej wszechstronna.
W rzeczywistości prasa pneumatyczna o sile do 6 ton może być używana do tłoczenia tworzyw sztucznych i wielu metali. Są one również wykorzystywane do wycinania różnych kształtów potrzebnych w procesie produkcji wielu części mechanicznych, a także do nitowania części, które muszą być trzymane razem.
Prasy te są wytrzymałe, precyzyjne, elastyczne i ergonomiczne. Są często używane do operacji montażowych, montażu pierścieni lub łożysk, małych operacji gięcia, różnych operacji zaciskania itp.
Jak działa prasa pneumatyczna?
Działanie prasy pneumatycznej jest podobne do działania prasy ręcznej. W tym przypadku ręczne działanie operatora jest zastąpione działaniem siłownika pneumatycznego. Siłownik aktywuje powietrze (nie gaz). Powietrze jest wtłaczane przez rurkę, w której znajduje się pod ciśnieniem. Precyzja działania jest równie wysoka, jak łatwość obsługi tego narzędzia przemysłowego. Równie wydajne jak prasy hydrauliczne, prasy pneumatyczne są szeroko stosowane w przemyśle.
